es:Prüfbank

Unsere Einplatzprüfanlage für iMSys

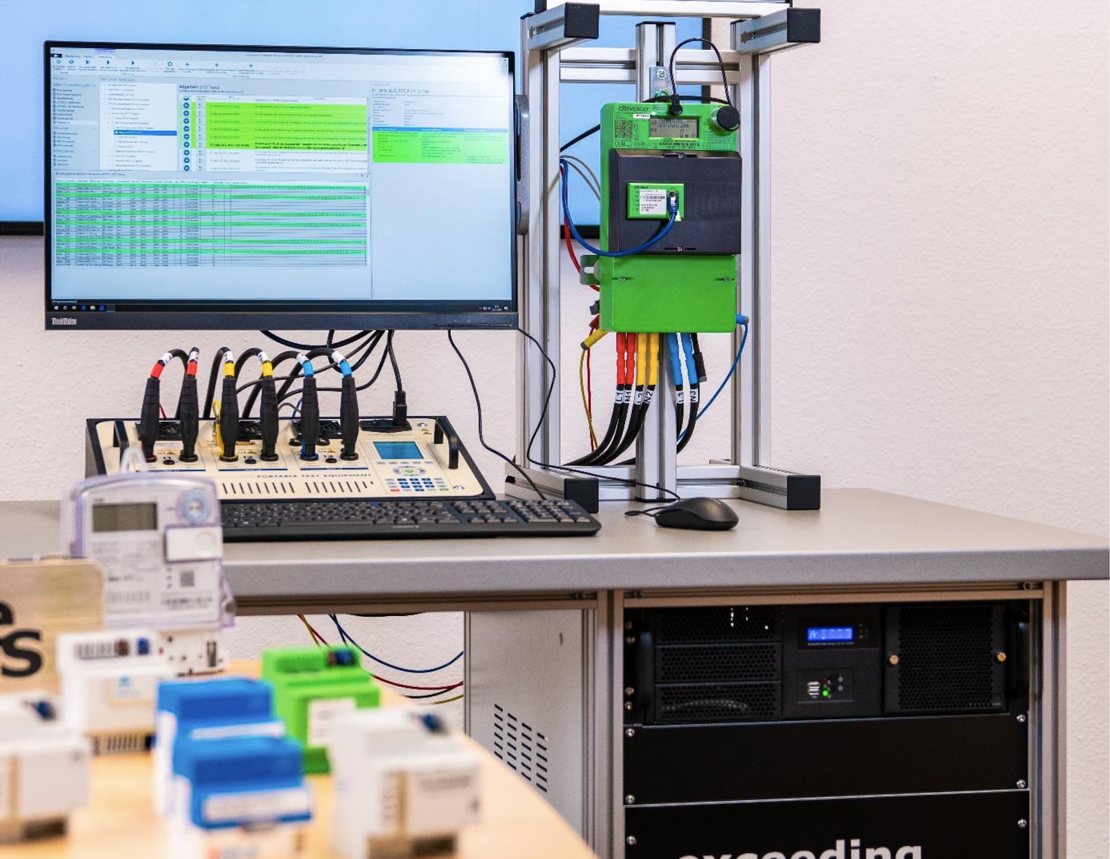

Die es:Prüfbank ist eine stationäre Einplatzprüfanlage auf Basis des es:Testsystems für LMN Zähler, inklusive portabler Metrologie von Applied Precision. Eine Komplettlösung mit Einspannvorichtung für einen Zähler, inkl. leistungsstarken PC mit lizensierten Win 10, sowie Tastatur und Maus.

Impressionen

Kurz und Knapp

  • stationäre Einzelplatzprüfung für iMSys
  • Kompletter Tischarbeitsplatz
  • Prüfungen an allen relevanten Schnittstellen
  • inkl. es:TestController + leistungsstarken PC
  • inkl. Metrologie von Applied Precisions
  • gemäß BSI Richtlinien, PTB Anforderungen, FNN, DKE OMS



Richtlinien

  • BSI CC-PP
  • BSI TR-03109
  • PTB-A 50.8
  • FNN LH BZ
  • FNN LH SMGW
  • FNN LH LMN
  • FNN Annahmeprüfung Zähler, SMGW, STB
  • DKE Normen
  • DMS

Zielgruppen

  • Prüfstellen
  • Messtellen
  • Hersteller
  • Zertifizierer
  • Netzbetreiber

Funktion

  • Tiefenprüfung für intelligente Stromzähler und der SMGWs und Steuerboxen
  • Überprüfung der Wahrung der streng gefassten IT-Richtlinien und Prüfvorgaben
  • HDLC-Tracing
  • Latenzzeitmessung
  • DLMS
  • NTP
  • EMT
  • PKI GWA-Möglichkeiten

Schnittstellen

  • LMN (drahtgebunden)
  • wM-Bus
  • WAN
  • HAN
  • CLS
  • Info-DSS
  • eINFO
  • metrologische LED

Metrologie

  • inklusive leistungsstarker portabler Metrologie von Applied Precision
  • auf Wunsch integrierbar in bestehende Metrologie:
    • MTE
    • Applied Precision
    • ZERA
    • CALMET
    • Chroma ATE
es:Prüfbank

Ausführung

ES_TS_TESTLAB_ TESTBENCH_P01_METER

  • stationäres Testsystem für LMN Zähler
  • inkl. es:TestController (1 Prüfplatz)
  • Basissoftware "Test Suite Messsysteme"

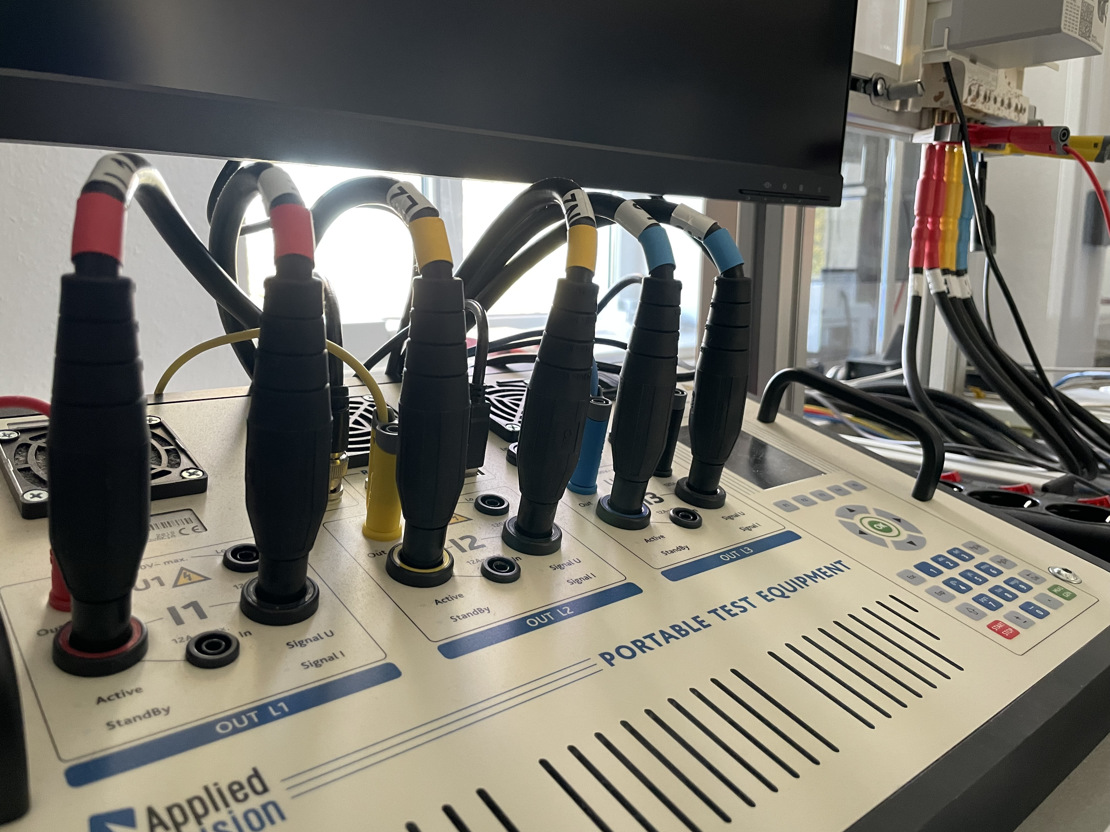

  • Metrologie: Applied Precision PTE 2300A, 3-phase Portable Test Equipment (300V/120A, class 0.05)
  • Testfälle für FNN Basiszähler im Szenario Wareneingangskontrolle
  • Test von BZ LMN Interface und SMGW LNM Interface
  • LMN Prüfmittel für drahtlose Kommunikation mittels wM-Bus



ES_TS_TESTLAB_ TESTBENCH_P01_IMSys

  • stationäres Testsystem für LMN Zähler, SMGW, STB
  • inkl. es:TestController (1 Prüfplatz)
  • Basissoftware "Test Suite Messsysteme"
  • Metrologie: Applied Precision PTE 2300A, 3-phase Portable Test Equipment (300V/120A, class 0.05)
  • Testfälle für SMGW im Szenario Wareneingangskontrolle
  • Test von BZ LM Interface und SMGW LNM Interface
  • LMN Prüfmittel für drahtlose Kommunikation mittels wM-Bus
  • WAN Proxy (u.a. Erzeugung, Verarbeitung und Analyse von SMGW WAN Protokollen nach BSI TR-03109, Erzeugung von Wake-Up Paketen, als GWA, EMT bzw. aEMT, etc.)
